¶ 异步休眠详解
异步休眠是无线网络（尤其无线传感器网络、低功耗物联网网络）中一种节点自主、无需全网时钟同步的低功耗节能机制，核心特征是网络中各节点独立控制自身休眠与唤醒周期，无需与其他节点或网关保持严格的时间同步，通过预设 "睡醒比" 进行间歇式休眠，在休眠期间关闭无线收发模块以节省能量，唤醒时监听并处理通信任务。
¶ 一、核心概念与关键特征
¶ 1. 核心定义
与同步休眠（全网节点统一时间唤醒 / 休眠）相对，异步休眠允许每个节点按照自身调度策略进入低功耗状态，无需等待同步信号或协调其他节点。节点在网络空闲后自动进入休眠，周期性短暂唤醒监听信道，待有数据需要收发时完成通信后再返回休眠状态。
¶ 2. 关键特征对比
| 特征 | 异步休眠 | 同步休眠 |
|---|---|---|
| 时钟同步 | 无需全网同步，节点独立控制 | 必须全网严格同步，依赖同步报文 |
| 唤醒机制 | 自主唤醒 + 无线唤醒（通信前） | 统一时间唤醒，按预定时间表工作 |
| 网络静默 | 休眠期间全网保持静默，无需发送同步报文 | 需定期发送同步报文维持时间一致 |
| 实现复杂度 | 较低，无需复杂同步机制 | 较高，需处理时钟漂移和同步维护 |
| 响应延迟 | 相对较长（取决于睡醒比） | 相对较短，按固定周期通信 |
| 功耗表现 | 灵活，适合低数据率场景 | 稳定，适合高数据率、实时性要求高的场景 |
¶ 二、工作原理与流程
- 初始化配置：节点设置监听时间片（唤醒时长）和异步休眠时间片（休眠时长），二者比值称为睡醒比（越大越省电，响应越慢）
- 空闲检测：节点判断网络空闲（无收发数据）达到预设时间后，关闭无线模块进入休眠状态
- 周期性唤醒：按设定周期短暂唤醒，监听信道是否有唤醒信号或数据
- 通信过程：
◇节点间通信需先发送无线唤醒报文，待接收方唤醒后再交换正式数据
◇非休眠节点与休眠节点通信时，需等待休眠节点唤醒或主动发送唤醒信号 - 循环机制：完成通信后，节点再次判断是否空闲，进入下一轮休眠 - 唤醒周期
¶ 三、关键参数
¶ 1. 核心参数
- 睡醒比：监听时间与休眠时间的比值，决定功耗与响应速度的平衡
- 休眠时间片：单次休眠的持续时长（通常毫秒级到秒级）
- 监听时间片：每次唤醒后监听信道的时长（通常微秒级到毫秒级）
- 唤醒源：定时器唤醒（周期性）、外部中断唤醒（传感器触发）、无线信号唤醒（通信触发）
¶ 2. 示意图

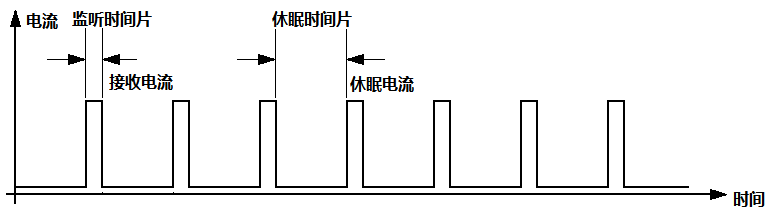

异步休眠待机过程的电流消耗典型示意图如下所示：
¶ 四、优势与局限性
¶ 1. 核心优势
- 节能效果显著：休眠期间无线模块完全关闭，功耗降至微安级甚至纳安级
- 实现简单：无需复杂同步协议和时钟校准机制，降低开发与部署成本
- 网络扩展性强：新增节点无需重新同步全网，适合大规模分布式网络
- 鲁棒性高：单个节点故障不影响整个网络运行，无单点同步失效风险
¶ 2. 主要局限
- 通信延迟增加：发送方需等待接收方唤醒，平均通信延迟高于同步休眠
- 唤醒开销存在：节点唤醒和无线唤醒过程会消耗额外能量，需优化 "睡醒比"
- 不适用于实时性要求高的场景：如语音、视频等低延迟应用
¶ 五、实际应用与配置要点
¶ 配置原则
- 全网所有节点（无论是否休眠）需设置相同的异步休眠时间片参数，确保通信兼容性
- 异步休眠节点与非休眠节点通信时，需由非休眠节点主动发送唤醒信号
- "睡醒比" 设置需平衡功耗与响应速度：低数据率场景可增大比值，高实时性场景需减小比值
¶ 六、 案例
以 AS7139-49N 模块为例，该模块无线速率 100kbps，其休眠时间片的长度最大为 4 秒，监听时间片的长度为 1.28ms 或者 2.56ms，接收电流<10mA，休眠电流<1.5uA。如果设置监听时间片为 1.28ms，则理论上待机电流为：~14.3uA@1 秒休眠时间片； ~8uA@2 秒休眠时间片；~5.8uA@3 秒休眠时间片；~4.7uA@4 秒休眠时间片。
以 AS1268-49S 模块为例，接收电流 9.2mA，休眠电流为 1.6uA，异步醒来需要监听~1.0ms（其中上行监听 0.5ms，下行监听 0.5ms），理论上待机电流为：~10.8uA@1 秒休眠时间片；~6.2uA@2 秒休眠时间片；~4.7uA@3 秒休眠时间片；~3.9uA@4 秒休眠时间片。
以 AS2300-49S 模块为例，接收电流 12.9mA，休眠电流为 1.0uA，异步醒来需要监听1.28ms，理论上待机电流为：17.5uA@1 秒休眠时间片；~8.3uA@2 秒休眠时间片；~6.5uA@3 秒休眠时间片；~5.2uA@4 秒休眠时间片。
¶ 七、 重要说明（必看）
💡说明：
⚠️所有节点和网关都可以进行异步休眠；
⚠️异步休眠节点和非休眠节点可以进行数据通信，但需要非休眠节点设置相同的异步休眠参数以便能够唤醒异步休眠节点；
⚠️监听时间片的长度和无线的速率相关，无线速率越大监听时间片越短，反之越长；
💡重要说明：
⚠️异步休眠节点之间通信，需要在交换正式数据之前进行无线唤醒；
⚠️无论是否使能休眠，全网所有节点均需要设置相同的异步休眠时间片参数；
⚠️异步休眠待机后节点不需要发送任何报文，全网保持静默；
⚠️异步休眠节点在被串口的数据报文唤醒后会立即结束休眠时间片进行突发数据传输；
⚠️异步休眠数据传输功耗优先级大于可靠性，单次全网数据集抄不保证 100%可靠性；
¶ 异步休眠唤醒
在物联网感知网络、无线传感器网络等无线低功耗场景中，异步休眠唤醒是保障节点超长续航的核心技术。其核心逻辑为节点自主管控休眠与唤醒周期，无需全网严格时钟同步；技术核心聚焦“高效唤醒休眠节点”，该环节直接决定网络功耗水平、唤醒成功率及通信效率。主流唤醒方式已从传统“前导唤醒”迭代至“握手报文唤醒”，WaveMesh协议基于这一迭代方向形成两代优化方案，显著提升了技术的工程实用性。
¶ 一、传统前导唤醒方式：基础方案的局限
早期主流的“前导唤醒”，核心原理是唤醒方发送超长前导码报文，通过持续信号覆盖休眠节点的休眠时间片，确保节点在周期性监听时捕捉到信号并完成唤醒。
该方案存在显著缺陷：报文传输耗时久、信道占用率高；误唤醒概率高；缺乏碰撞避免机制；通信灵活性不足，无法适配单播/多播及规模化业务场景，仅适用于简单小规模低功耗网络。
¶ 二、第一代WaveMesh协议：握手报文唤醒的突破
为破解前导唤醒的诸多弊端，第一代WaveMesh协议创新性采用“握手报文唤醒”方案，彻底摒弃超长前导码设计。其核心优势在于依托极短的握手报文直接完成唤醒，大幅缩短唤醒耗时；同时结合高效碰撞避免算法，显著提升信道资源利用率。
相较于前导唤醒，其优势尤为突出：误唤醒率近乎为零；支持碰撞避免；可精准区分广播与单播报文；唤醒过程中可同步交互路由及广播信息；唤醒成功率高。
但该方案仍存在局限：大规模网络中，持续传输的数据报文易反复唤醒休眠节点，影响节能效果；且为保障唤醒成功率，需设置较长监听时间片，进一步增加功耗损耗。
¶ 三、第二代WaveMesh协议：唤醒方式的优化升级
针对第一代方案的不足，第二代WaveMesh协议对握手报文唤醒方式进行针对性优化，在保留核心优势的基础上，实现功耗与唤醒效率的精准平衡，核心改进包括三点：
-
精简报文结构，去除冗余信息，减少信道占用并降低功耗；
-
优化碰撞算法，结合射频芯片硬件特性，提升大规模网络下的唤醒稳定性；
-
分离唤醒与数据交换流程，从根源上避免数据报文导致的休眠节点反复唤醒问题。
优化后实现三大关键突破：唤醒延时确定且与网络规模、节点密度无关；监听时间片可缩短至1ms以内，显著降低监听功耗；适配单播（仅唤醒下一跳中继节点）与广播（全网唤醒）场景，兼顾通信效率与节能需求。
¶ 四、两代WaveMesh协议唤醒方案的本质区别
两代方案的核心差异在于设计优先级：第一代以“保障唤醒成功率”为首要目标，为此牺牲了部分节能效果；第二代则以“优先控制功耗”为核心目标，在确保唤醒可靠性的前提下最小化功耗，更适配大规模长续航低功耗网络场景。
¶ 五、总结
异步休眠唤醒技术的发展核心，是在唤醒可靠性与节能效果之间寻求最优平衡。前导唤醒因适配性差难以满足复杂场景需求，而WaveMesh协议的两代握手报文方案，实现了从“高成功率优先”到“低功耗+高成功率兼顾”的关键升级。第二代方案通过报文精简、算法优化与流程分离，最终达成精准唤醒、场景适配与节能效果的平衡，为大规模低功耗无线网络的工程部署提供了高效技术支撑。
