¶ 初步认识模块及周边
现生产模块为AS1268模块，周边包括WaveMesh配置器，BM433-3.0R天线。
¶ 无线自组网模块
AS1268 系列产品是济南创艺电子公司设计生产的多种频段的无线自组网模块，通讯距离远，具有极低的低功耗模式流耗。此模块为小体积的可贴片可插针形式的封装（引脚间距 2.54mm）。
AS1268 系列产品采用 ST 公司的 STM8L151 超低功耗单片机以及 Semtech 公司的SX1268IMLTRT/LLCC68IMLTRT 射频芯片，STM8L151 具有较大片内资源，有更大路由表项和报文长度，高性价比。Semtech 公司的第二代 LoRa 芯片，具有更高的发射功率和更低的接收电流，支持 LoRa 和 GFSK 多种不同射频速率。 采用 WaveMesh 2.x 分布式移动自组网协议；支持 fullmesh、树型和星型网络拓扑结构；大 255 级精确路由，网络规模没有理论上限；在极短时间内采集全网数据；支持异步、同步、自主、被动等休眠方式满足各低功耗应用场景；物理层加密传输，5 次握手，CRC32 校验；可靠广播、单播传输；各种类型设备采用单一固件，可以通过串口、无线 OTA 快速升级；无需二次开发；RTC 网络授时。
模块出厂前都经过普源精电频谱仪（型号DSA 815）在无干扰的封闭环境下测试发射功率，符合设计要求。

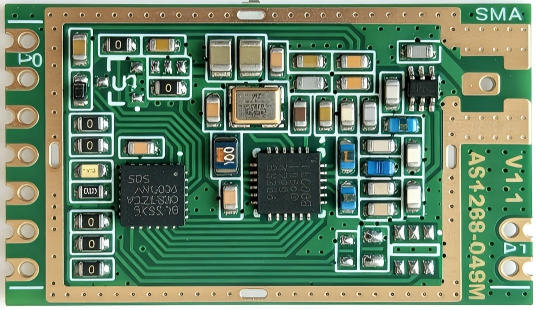

¶ AS1268
.png)
.jpg)

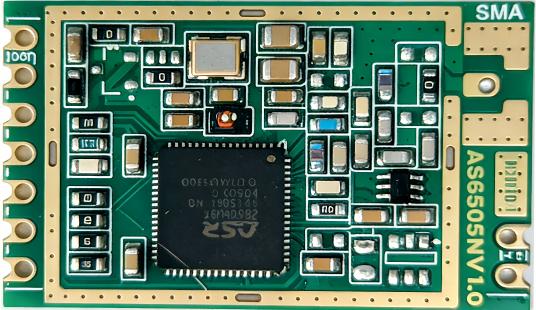

¶ AS6505(已停产)
.jpg)

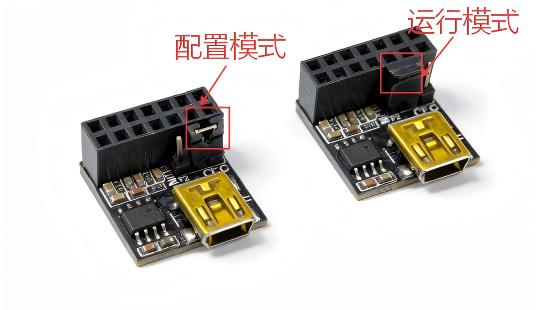

¶ WaveMesh配置器
WaveMesh配置器是基于PL2303的USB转uart模块，将AS1268模块插入WaveMesh配置器的插座中即可用于连接PC与WaveMesh模块进行配置和通信。配置器有运行、配置俩种模式，将排针帽插在左俩个排针，此时配置器是运行模式;将
将排针帽插在右俩个排针，此时配置器是配置模式。
(1).jpg)

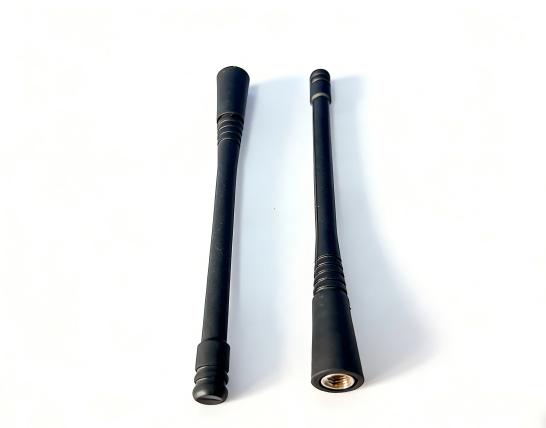

¶ BM433-3.0R天线
BM433-3.0R天线鞭状433MHz天线，是为无线数据传输系统设计的专用天线。具有柔软性和弹性，驻波比性能好，外形尺寸小巧，结构巧妙，安装方便，性能稳定，具有很好的防振动和抗老化能力。
天线出厂前都经过安捷伦网络分析仪（型号E5071C）和频谱仪（型号：N9010A）在无线数据传输系统模拟环境下的严格检测，符合设计要求。
.jpg)
